Система автоматического запуска генератора ТКМ-V10 CB

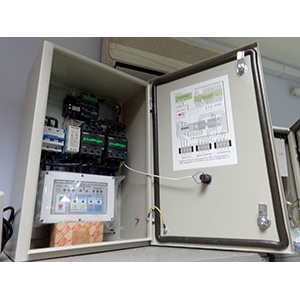

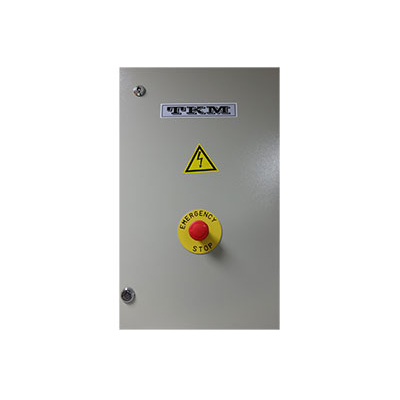

Шкаф автоматического включения резерва ТКМ-V10 представляет собой контроллер в составе шкафа коммутации мощностью 45 кВт (52.8 кВА). Он предназначен для управления автоматическим запуском различных генераторных станций любых фирм-изготовителей, оснащенных исполнительными устройствами производства фирмы ООО «Техкам-Сервис», и коммутации источников электроснабжения потребителей.

Устройство предназначено для работы в трёхфазных и однофазных сетях.

Комплект состоит из двух частей: шкафа коммутации и пульта управления, который позволяет удаленно (до 150 м) контролировать м управлять системой резервного питания.

Автоматика ТКМ-V7 Автоматика ТКМ-V7 Автоматика для генератора ТКМ-V7

Возможности

• отслеживание состояния сети и резерва (т. е. генераторной станции) и коммутация потребителей, а именно:
• разрешение включения резерва и подключение к нему потребителей при пропадании напряжения в сети хотя бы в одной из фаз;
• разрешение включения резерва и подключение к нему потребителей при снижении напряжения на 25% от нормы хотя бы на одной из фаз;
• экстренное отключение потребителей от сети, разрешение включения резерва и подключение к нему потребителей при превышении напряжения на 25% от нормы хотя бы на одной из фаз;
• отключение резерва при появлении напряжения в сети и(или) попадании напряжения в заданный диапазон и переключение потребителей на сеть;
• выбор длительности прогрева резерва;
• включение контроля частоты сети и резерва;
• вход внешней блокировки сети;
• вход внешней блокировки работы резерва;
• выход контрольного сигнала об аварийном состоянии системы;
• кнопка экстренной блокировки системы;
• «сквозной режим» (прямая коммутация нагрузки на сеть, с отключением системы резервирования);
• поддержка параллельной работы нескольких устройств ТКМ с общим резервом;
• поддержка режима параллельного резервирования;
• трехступенчатая защита от встречных токов;
• двухступенчатая подзарядка аккумулятора генератора.

В комплект поставки системы автоматического ввода резерва на базе блока TKM-V10 входит шкаф коммутации, пульт удаленного управления RC-3, исполнительное устройство.
