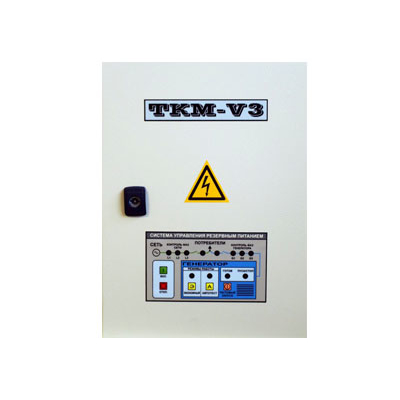

Система автоматического запуска генератора ТКМ-V3 CB (33)

Устройство включения автономного резервного питания (УВАРП) ТКМ-V3 предназначено для управления автоматическим запуском различных дизельных и бензиновых генераторных станций различных фирм-изготовителей, оснащеных исполнительными устройствами производства фирмы ООО «Техкам-Сервис», и коммутации источников электроснабжения потребителей. Отличается привлекательным дизайном и возможностью подключения широкого спектра генераторных станций.

Устройство рассчитано на работу в однофазных и трехфазных сетях.

Устройство выпускается в трёх вариантах:

1. Контроллер без силовой части. В этом случае силовую часть заказчик может собрать сам или воспользоваться шкафом ШК нашей сборки.
2. В силовом шкафу на 21кВт (26кВА) с контакторами Telemecanique производства фирмы Schneider-Electric.
3. В силовом шкафу на 26кВт (33кВА) с контакторами Telemecanique производства фирмы Schneider-Electric.
4. В силовом шкафу на 33кВт (42кВА) с контакторами Telemecanique производства фирмы Schneider-Electric (под заказ).

Возможности

• отслеживание состояния сети, включает в себя:
• запуск резерва и подключение его к нагрузке при пропадании или снижении на 25% от нормы напряжения хотя бы в одной из фаз в сети;
• экстренное отключение нагрузки от сети, запуск резерва и подключение его к нагрузке при превышении напряжения на 25% от нормы хотя бы на одной из фаз сети или при повреждении нейтрали;
• отключение резерва при появлении и(или) попадании в заданный диапазон напряжения в сети и переключение нагрузки на сеть;
• индикация состояния каждой из фаз сети и резерва;
• звуковая и световая сигнализация об аварийных ситуациях;
• ручной запуск и останов генератора в любом режиме;
• режим "Автотест" (производит автоматический тестовый запуск генератора каждые две недели (день недели и время выбираются клиентом));
• "экономный режим" работы при работе от генератора с возможностью выбора времени работы и паузы в пределах от 1 до 7 часов, а также с возможностью выбора приоритета работы или паузы при пропадании сети;
• таймер технического обслуживания резерва (генераторной станции);
• выбор времени прогрева генераторной станции;
• подключаемый контроль частоты сети и резерва;
• вход внешней блокировки запуска;
• выход контрольного сигнала об аварийном состоянии системы;
• поддержка параллельной работы нескольких устройств ТКМ-V3 с общим резервом;
• поддержка режима параллельного резервирования;
• "сквозной режим" (прямая коммутация нагрузки на сеть, с отключением системы резервирования);
• трёхступенчатая защита от встречных токов;
• два интерфейса управления исполнительными устройствами: ДУ ТКМ-V2 и ДУ ТК485;
• двухступенчатая подзарядка аккумулятора генераторной станции.

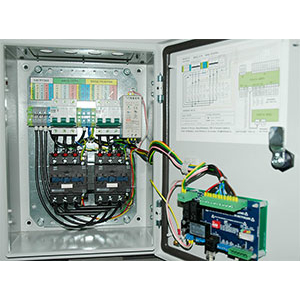

В комплект поставки системы автоматического ввода резерва на базе блока TKM-V3 входит шкаф коммутации, исполнительное устройство и привод управления дроссельной заслонкой.
